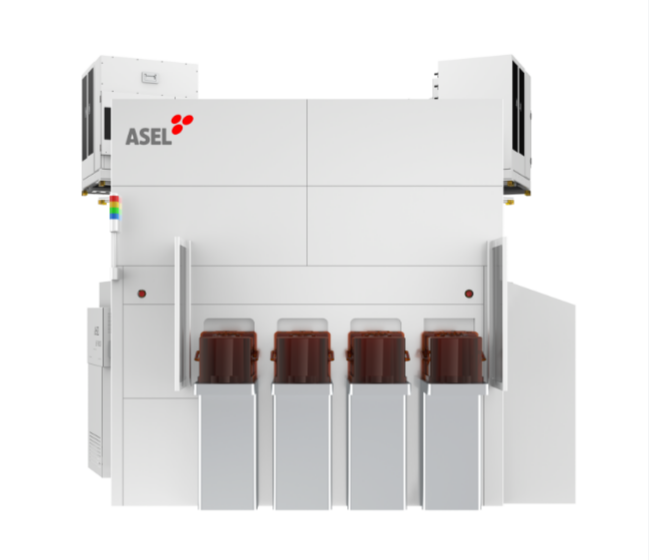

V8 Etch是天芯微獨立研發的12英寸深硅刻蝕設備,具有自主知識產權,可實現高深寬比的硅通孔和溝槽刻蝕,最多可同時掛載6個獨立的反應腔,產能更大,CoO更小。
V8 Etch深硅刻蝕設備廣泛應用2.5D&3D封裝、TSV刻蝕、CMOS圖像傳感器(CIS)、深溝槽隔離(DTI)、深溝槽電容(DTC)、功率器件硅溝槽刻蝕、MEMS溝槽刻蝕等領域。該設備搭配先進的工藝實時監測系統,同時配合EtherCAT通信方式,響應更快,沉積和刻蝕的切換周期更短。
V8 Etch應用了多種先進設計,如分區進氣系統、對稱腔體結構、高功率等離子源、快速氣體切換系統、和準確離子能量控制等,為工藝提供了更多的可能性和可調性。
產品特點
兼容Bosch和Non-Bosch工藝
晶圓邊緣保護環
多參數Ramp功能
對稱的腔體結構設計
